1、产品概述

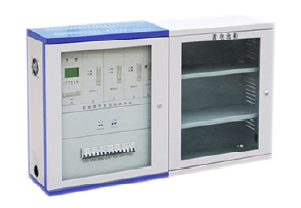

      壁挂电源是我公司专为小容量系统而设计;适合小型开关

站 、小型用户变电站 、 系统采用一体化设计思想，由整流模

块、监控模块 、降压单元 、配电单元和电池安装箱构成;具有

体积小 、结构简单  、独立构成系统等特点;监控模块采用LCD

汉字菜单显示，对系 统监控和电池自动化管理功能完善 ， 具

有与自动化系统连接四遥接口，适合构成38AH/220V、65AH/

110V以下的系统。

1.1 产品特点

q  模块、监控单元和降压单元均采用带电插拔结构

q  可安装3个2.0A/220V、4.0A/110V自然冷模块

q  监控器具有对电池自动管理的功能

q  监控器电池电压、控母电压，控母电流、电池充放电电流

q  配电单元提供2路交流输入(可选择一路PT供电)

q  3路馈电输出

1.2 主要技术参数

q  工作电源: 220V±20%,PT供电电压:100V±10%,频率:50Hz

q  输出电压范围： 90V-140V连续可调(110V系统)

     180V-280V连续可调(220V系统)

q  纹波系数： ≤0.1%,  效率： ≥93%

q  稳压精度： ≤±0.5%, 稳流精度： ≤±0.5%

q  输出过压保护： 280V±2V(220V), 140V±2V(110V)
